【德國軸承專家】滾珠絲杠軸承的選型

  濟南市鴻慷機電設備有限公司位于交通便利的泉城濟南，是全球生產滾動軸承和直線運動產品的領導企業---德國舍弗勒集團在山東的授權代理商。公司專營舍弗勒集團旗下兩大品牌德國INA軸承和德國FAG軸承，是一家順應經濟發展需要而誕生的專業化新型高端軸承公司。多年來一直從事軸承的銷售和售后技術支持，在機械行業技術方面有著非常豐富的經驗，今天濟南鴻慷機電進口軸承專家為大家介紹一下滾珠絲杠軸承的選型。

  滾珠絲杠軸承規格型號有很多種，那么我們?cè)谶x用合適的型號時應該注意哪些因素呢？

  選型時應考慮的因素

  1、以負載確定直徑

  電機性能參數中有輸出扭矩，如果還帶減速器也要算進去（考慮效率），計算一下實際工況中需要多大推力，滾珠絲杠軸承樣本（跟廠家要）有負載參數（即推力參數，一般標示為動負荷和靜負荷，看前者即可），選擇滾珠絲杠軸承的公稱直徑。

  2、以直線速度和旋轉速度確定滾珠絲杠軸承導程

  電機確定了就知道輸出轉速，考慮一下你需  要的最大直線速度，把電機轉速（如果帶減速器再除以減速比）乘以絲杠軸承導程的值就是直線速度，該值大于需要值即可。

  3、以實際需要確定滾珠絲杠軸承長度

  總長=工作行程+螺母長度+安全余量+安裝長度+連接長度+余量。如果增加了防護，比如護套，需要把護套的伸縮比值（一般是1：8，即護套的最大伸長量除以8）考慮進去。

  4、以實際需要確定滾珠絲杠軸承精度

  一般機械選C7以下即可，數控機床類選C5的比較多（對應國內標準一般是P5~P4級，具體參看樣本）。

  5、以安裝條件和尺寸結構等確定滾珠絲杠軸承螺母形式

  螺母有很多結構，不同的螺母結構尺寸略有不同，視情況選擇，建議不要選太特殊的，萬一出點毛病維修換件無門。

  6、選擇確定安裝方式（端部）

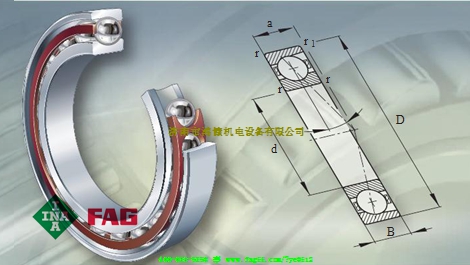

  這個安裝件可以自己設計，也可以買現成的，有標準安裝座可選。自己設計注意受力狀態，軸承最好選擇7000或3000系列的，因?yàn)榻z杠軸承工作時主要受軸向力，徑向受力要盡力避免。

  7、考慮導向件和安裝能力

  推薦和滾珠絲杠軸承配套的導向件選擇滾珠直線導軌，當然直線軸和直線軸承的搭配是相對經濟的選擇。

  8、根據以上已確定條件繪出滾珠絲杠軸承圖紙

  主要是端部安裝尺寸，這個要詳細，要提供形位尺寸和公差。

  DN值：

  D：滾珠絲杠軸承副的公稱直徑，也為滾珠中心處的直徑；

  N：滾珠絲杠軸承副的極限轉速

  DN值得限制不是直徑越小則轉速越高，因?yàn)槭紫却_定的進給速度，當通過進給速度計算的絲杠軸承轉速太高可通過增加導程以降低轉速，來滿足DN值要求。

  滾珠絲杠軸承規格型號選型

  ① 確定定位精度；

  ② 通過馬達及對速度的要求來確定絲杠軸承導程；

  ③ 查看螺母尺寸確定行程及相關絲杠軸承軸端數據；

  ④ 通過負載及速度分布（加減速）來確定平均軸向力和轉速；

  ⑤ 通過平均軸向力確定預壓力；

  ⑥ 預期壽命，軸向負荷，轉速確定動額定負荷；

  ⑦ 基本動額定負荷，導程，臨界轉速，DmN值限制確定絲杠軸承外徑及螺母形式；

  ⑧ 外徑，螺母，預壓，負荷確定剛性（機臺設計）；

  ⑨ 環境溫度，螺母總長確定熱變及累積導程；

  ⑩ 絲杠軸承剛性，熱變位確定預拉力；

  ? 機床最高速度，溫升時間，絲杠軸承規格確定馬達驅動扭矩及規格。

?
