【進口軸承專家】滾珠絲杠的相關知識

  濟南市鴻慷機電設備有限公司位于交通便利的泉城濟南，是全球生產滾動軸承和直線運動產品的領導企業---德國舍弗勒集團在山東的授權代理商。公司專營舍弗勒集團旗下兩大品牌INA軸承和FAG軸承，是一家順應經濟發展需要而誕生的專業化新型高端軸承公司。多年來一直從事軸承的銷售和售后技術支持，在機械行業技術方面有著非常豐富的經驗，今天濟南鴻慷機電進口軸承專家為大家介紹一下滾珠絲杠的相關知識。

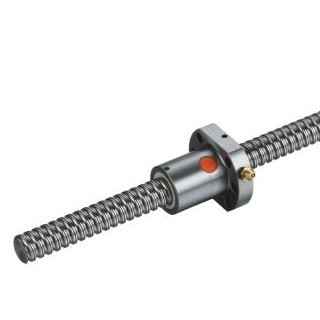

    滾珠絲杠是將回轉運動轉化為直線運動，或?qū)⒅本€運動轉化為回轉運動的理想的產品。

    滾珠絲杠的結構：

    滾珠絲杠副的結構傳統分為內循環結構(以圓形反向器和橢圓形反向器為代表)和外循環結構(以插管為代表)兩種。這兩種結構也是最常用的結構。這兩種結構性能沒有本質區別，只是內循環結構安裝連接尺寸小；外循環結構安裝連接尺寸大。目前，滾珠絲杠副的結構已有10多種，但比較常用的主要有：內循環結構；外循環結構；端蓋結構；蓋板結構。

    滾珠絲杠原理：

    1、按照國標GB/T17587.3-1998及應用實例，滾珠絲杠（目前已基本取代梯形絲桿，已俗稱絲桿）是用來將旋轉運動轉化為直線運動；或?qū)⒅本€運動轉化為旋轉運動的執行元件，并具有傳動效率高，定位正確等

    2、當滾珠絲杠作為主動體時，螺母就會隨絲桿的轉動角度按照對應規格的導程轉化成直線運動，被動工件可以通過螺母座和螺母連接，從而實現對應的直線運動。

    滾珠絲杠的特點：

    1、摩擦損失小、傳動效率高

    由于滾珠絲杠副的絲杠軸與絲杠螺母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滑動絲杠副的1/3。在省電方面很有幫助。

    2、精度高

    滾珠絲杠副一般是用世界最高水平的機械設備連貫生產出來的，特別是在研削、組裝、檢查各工序的工廠環境方面,對溫度、濕度進行了嚴格的控制，由于完善的品質管理體制使精度得以充分保證。

    3、高速進給和微進給可能

    滾珠絲杠副由于是利用滾珠運動,所以啟動力矩極小,不會出現滑動運動那樣的爬行現象,能保證實現精確的微進給。

    4、軸向剛度高

    滾珠絲杠副可以加與預壓,由于預壓力可使軸向間隙達到負值,進而得到較高的剛性(滾珠絲杠內通過給滾珠加予壓力,在實際用于機械裝置等時,由于滾珠的斥力可使絲母部的剛性增強)。

    5、不能自鎖、具有傳動的可逆性

    滾珠絲杠的主要參數：

    螺紋的主要參數

    1）外徑d（大徑）（D）——與外螺紋牙頂相重合的假想圓柱面直徑——亦稱公稱直徑

    2）內徑（小徑）d1(D1)——與外螺紋牙底相重合的假想圓柱面直徑，在強度計算中作危險剖面的計算直徑

    3）中徑d2——在軸向剖面內牙厚與牙間寬相等處的假想圓柱面的直徑，近似等于螺紋的平均直徑 d2≈0.5(d+d1)

    4）螺距P——相鄰兩牙在中徑圓柱面的母線上對應兩點間的軸向距離

    5）導程（S）——同一螺旋線上相鄰兩牙在中徑圓柱面的母線上的對應兩點間的軸向距離

    6）線數n——螺紋螺旋線數目，一般為便于制造n≤4螺距、導程、線數之間關系：S=nP

    7）螺旋升角ψ——在中徑圓柱面上螺旋線的切線與垂直于螺旋線軸線的平面的夾角。

    8）牙型角α——螺紋軸向平面內螺紋牙型兩側邊的夾角9）牙型斜角β——螺紋牙型的側邊與螺　紋軸線的垂直平面的夾角。對稱牙型

    各種螺紋（除矩形螺紋）的主要幾何尺寸可查閱有關標準——公稱尺寸為螺紋外徑對管螺紋近似等于管子的內徑。

    螺旋副的自鎖條件為：螺紋升角小于或等于螺旋副的當量摩擦角。

    螺旋副的傳動效率為：螺母旋轉一周時，有效功與輸入功的比值。

    克服軸向力Q勻速上升所需的圓周力

    滾珠絲杠應用：

    行業包括:IT產業 、汽車、家用電器、工作機械、鐵路、鋼鐵、工程機械發電廠電廠、石化機械等。

    廣泛應用于數控機床，電子設備，自動化設備，激光設備，醫療器械等領域
